脈沖電子圍欄主機接線說明

脈沖電子圍欄是一款以“防御為主，報警為輔”的周界防入侵產品，因具有極強的震懾力，在物理及心理層面上能有效的擊退入侵者。設備所釋放的脈沖高壓屬于高電壓、低電流，對人體不會造成傷害，因此在安全性上也得到了保障。

2022-08-25 13:21:59 東莞市脈盾智能科技有限公司26

脈沖電子圍欄主機接線說明

前端圍欄與脈沖圍欄主機的連接，以四線為例


單防區脈沖電子圍欄主機接線說明

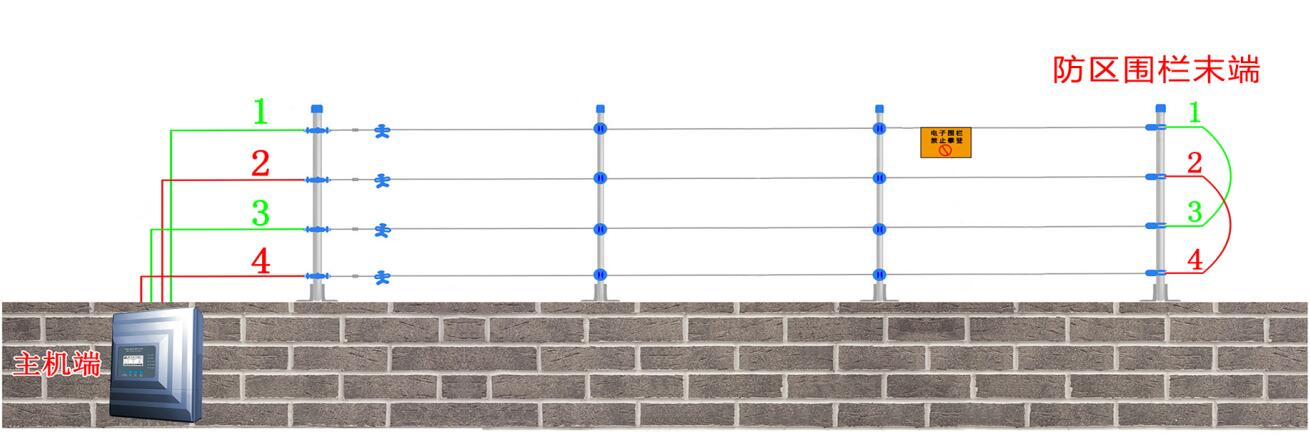

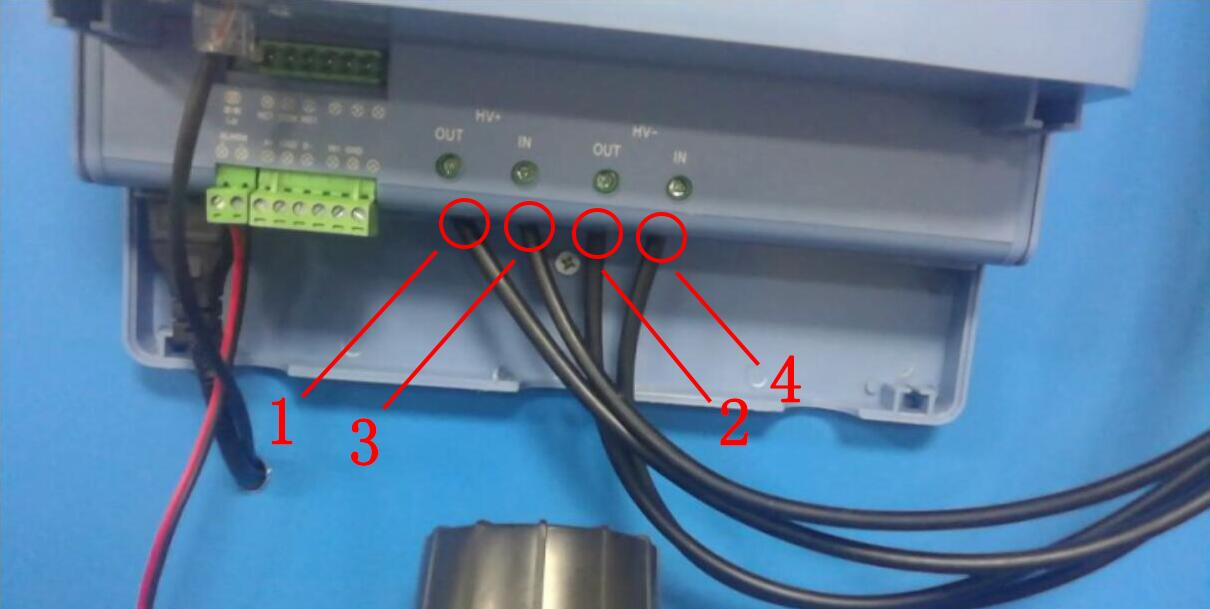

前端圍欄的合金線分別用高壓線引出，四線制的引出四根高壓線，高壓線與合金線通過線線連接器連接，引出的四根高壓線分別做好1、2、3、4序號標記，前端圍欄的末端用高壓線將1、3號線鏈接，2、4號線連接。這樣就形成了兩組回路，分別是主機端第i一i線出去到了防區末端通過高壓線連接至第三線，由第三線回到主機端，主機端的第二線出去到防區末端通過高壓線連接至第四線，由第四線回到主機端，所以圍欄端引出的四根線，分別按1號線、3號線接入主機HV+的OUT與IN，2號線、4號線接入HV-的out與IN

雙防區脈沖電子圍欄主機接線說明

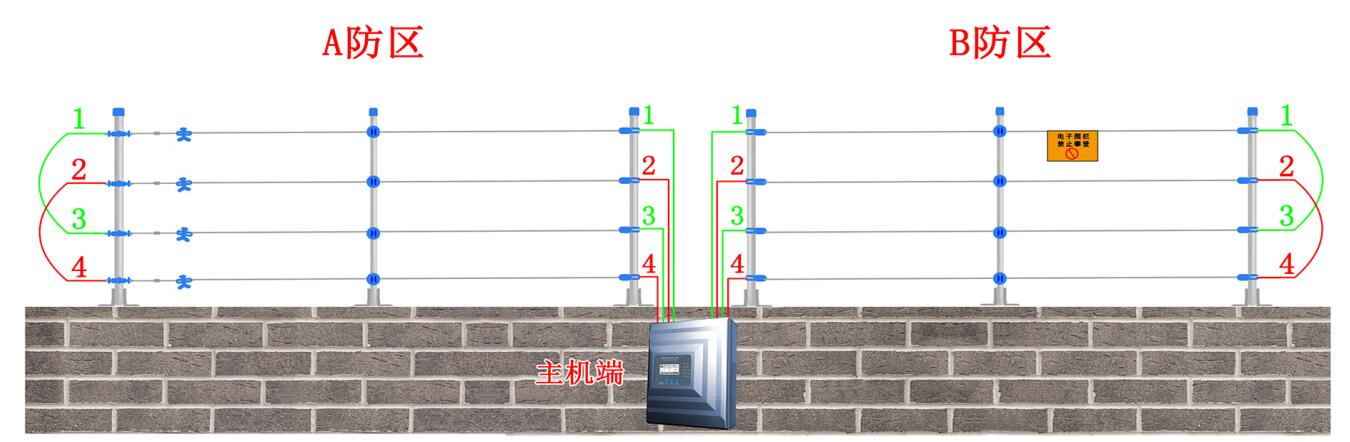

由于雙防區主機有A、B兩個防區，所以接線時各自防區引出四根高壓線分別對應主機上的A、B防區接線端口連接。

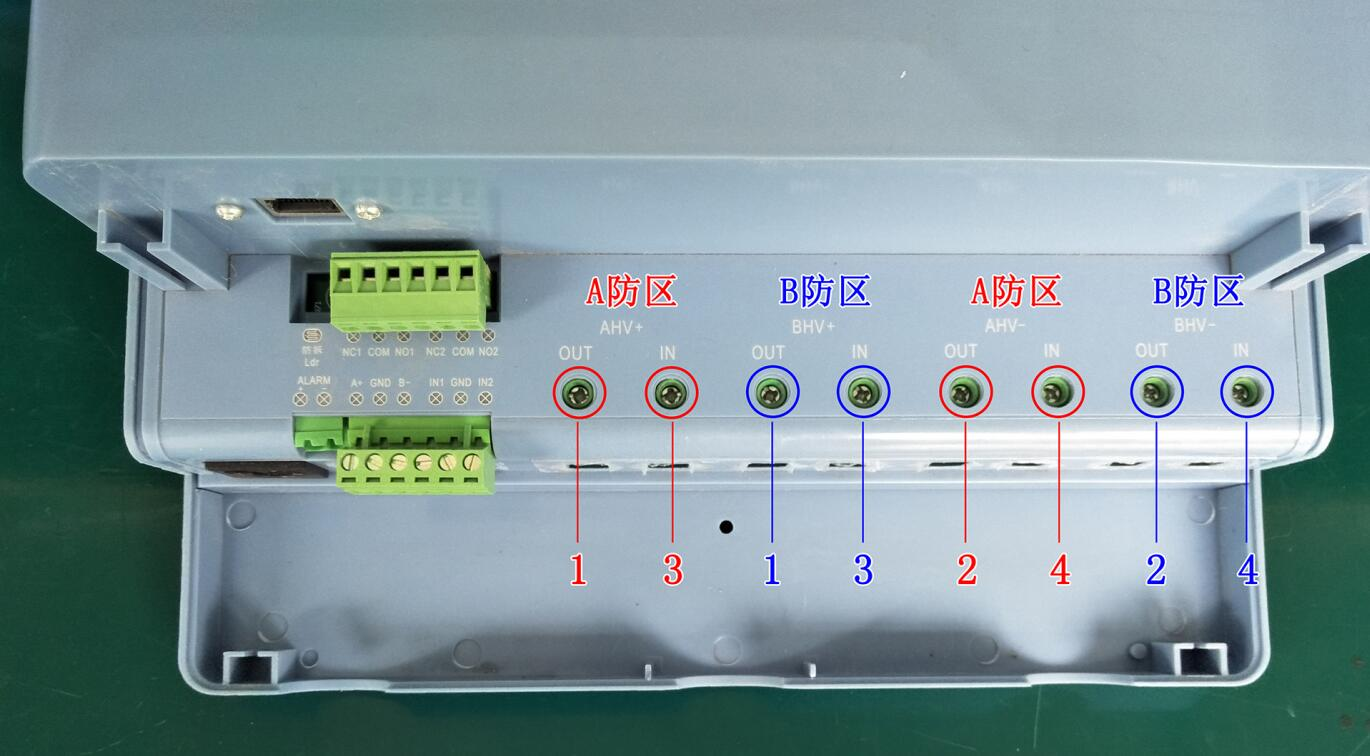

A防區接線方式：從A防區前端圍欄引出的4根高壓線分別按線序連接到雙防區脈沖主機接線端口上，1號線接入到A HV+的 OUT，3號線接入到A HV+的IN，2號線接入到A HV-的OUT，4號線接入到A HV-的IN。

B防區接線方式：B防區前端圍欄引出的4根高壓線分別按線序連接到雙防區脈沖主機接線端口上，1號線接入到B HV+的 OUT，3號線接入到B HV+的IN，2號線接入到B HV-的OUT，4號線接入到B HV-的IN。

以上是脈盾脈沖電子圍欄主機（單/雙防區）的接線說明。
